Подгъване с ролка (Roller Hemming Process) с индустриален робот
В автомобилната и производствената индустрия подгъването с ролка (Roller Hemming Process) е един от най-важните процеси за оформяне и съединяване на метални панели. Тази технология се използва масово при производството на врати, капаци, калници и други детайли, където е нужно да се създаде здрава и прецизна сгъвка по краищата на ламарината.
С навлизането на Индустрия 4.0 и роботизираната автоматизация, подгъването с ролка се извършва почти изцяло от индустриални роботи, които гарантират висока точност, гъвкавост и производителност. В тази статия ще разгледаме:
- Какво представлява Roller Hemming Process;
- Какви са предимствата на роботизираната автоматизация;
- Основните етапи на процеса;
- Практически приложения и ползи за индустрията.
Какво е подгъване с ролка и защо е важно?
Подгъването (Hemming) е процесът на сгъване на ръба на един метален панел (външен панел) около ръба на друг панел (вътрешен панел). Това създава здрава и гладка връзка, която е жизненоважна за елементи като врати, капаци на двигатели, багажници и калници.
Докато традиционните методи за подгъване използват преси и матрици, подгъването с ролка се извършва от индустриален робот, оборудван със специален инструмент – ролка (flange roller). Роботът следва предварително зададена траектория по ръба на детайла, като постепенно и с контролирана сила огъва фланеца на външния панел около вътрешния.
Основните етапи на процеса са:
- Предварително подгъване (Pre-hemming): Ролката леко огъва фланеца до определен ъгъл (обикновено около 45 градуса).
- Крайно подгъване (Final hemming): Роботът повтаря движението си, като този път прилага по-голяма сила, за да огъне фланеца докрай (почти на 180 градуса), като по този начин здраво фиксира двата панела един за друг.
Този метод предлага значителни предимства пред традиционните техники:
- Гъвкавост: Роботът може лесно да бъде препрограмиран за работа с различни геометрии на детайлите, което е идеално за производства с разнообразен продуктов асортимент.
- Висока прецизност: Контролираната сила и точността на движение на робота гарантират изключително качество на подгъва, без деформации на повърхността.
- Ефективност: Процесът е по-бърз и изисква по-малко време за настройка в сравнение с пресовите методи.
- Намалени разходи: Използването на робот намалява необходимостта от скъпи и специфични за всеки детайл матрици и преси.
Технологията зад процеса
Успехът на подгъването с ролка се дължи на комбинацията от усъвършенствана роботика и специализирани инструменти:
- Индустриален робот: Обикновено се използват шестосни роботи с висока товароносимост и повторяемост. Те са програмирани с точни траектории, като се вземат предвид формата на детайла и необходимата сила.

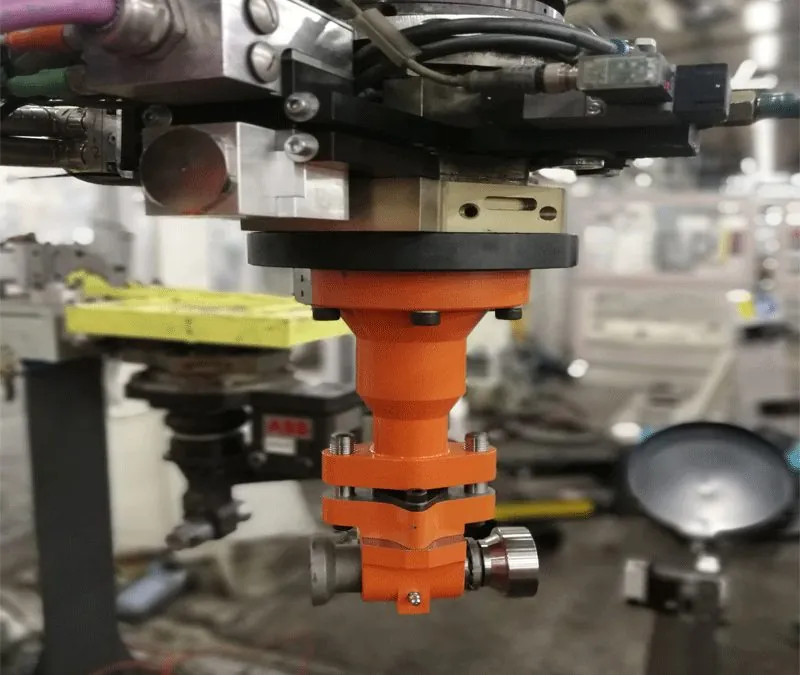

- Инструмент за подгъване (Hemming Tool): Това е главата на робота, която съдържа една или повече ролки. Ролката е проектирана да разпределя налягането равномерно, за да избегне повреда на панелите.
- 3D Сканиране и Симулация: За да се гарантира перфектно изпълнение, целият процес се симулира предварително в софтуерна среда. Чрез 3D сканиране се анализират дори минимални отклонения в детайлите, което позволява на робота да адаптира своята траектория в реално време, ако е необходимо. Тази технология е съществен елемент от концепцията за Индустрия 4.0 и дигиталния близнак (digital twin) на производството.
Приложения в автомобилната индустрия
Подгъването с ролка се използва широко в производството на:
- Автомобилни врати: За свързване на външния и вътрешния панел на вратата.
- Капаци на багажници и двигатели: За осигуряване на здрава и гладка връзка по периметъра.
- Калници: За сглобяване на панели по сложни криволинейни форми.
Тази технология се е утвърдила като стандарт в производството на премиум автомобили, където качеството на сглобката и безупречният външен вид са задължителни. Тя позволява на производителите да постигат по-висока производителност, да намалят грешките и да се адаптират по-бързо към променящите се дизайнерски изисквания.
