SCADA: el cerebro de la automatización industrial moderna
SCADA (siglas de Supervisory Control and Data Acquisition, supervisión, control y adquisición de datos) es una potente combinación de software y hardware que constituye la columna vertebral del control industrial. No se limita a recopilar datos: ofrece una visión de conjunto y la capacidad de tomar decisiones en tiempo real, necesarias para el funcionamiento eficiente, seguro y continuo de sistemas complejos.
Ya se trate de regular la presión en tuberías de miles de kilómetros, de controlar con precisión los PLC (controladores lógicos programables) de una planta de fabricación o de garantizar el buen funcionamiento de las instalaciones de tratamiento de agua, el sistema SCADA es el puente entre la maquinaria compleja y los operadores humanos.
¿Qué es SCADA?
Dicho de la forma más sencilla y directa, un sistema SCADA actúa como el centro nervioso central de los procesos industriales. Establece una comunicación bidireccional:
- Recopila datos de sensores, máquinas y dispositivos de campo.
- Presenta esta información a los operadores mediante una interfaz hombre-máquina (HMI) gráfica.
- Ejecuta los comandos de control emitidos por el operador o automáticamente por el sistema.
Esta capacidad permite a los operadores tomar decisiones a tiempo y actuar de inmediato cuando es necesario. Por ejemplo, si una bomba de una planta química se sobrecalienta, el sistema SCADA avisa de inmediato al operador (mediante una alarma), que puede reaccionar antes de que se produzcan daños graves o paradas costosas.
Hoy en día, los sistemas SCADA desempeñan un papel clave en una amplia gama de industrias como la energía (generación y transmisión de electricidad), el petróleo y el gas, la fabricación (alimentaria, automotriz, química) y la gestión del agua y las aguas residuales. SCADA es una herramienta muy necesaria e insustituible en la automatización industrial moderna.

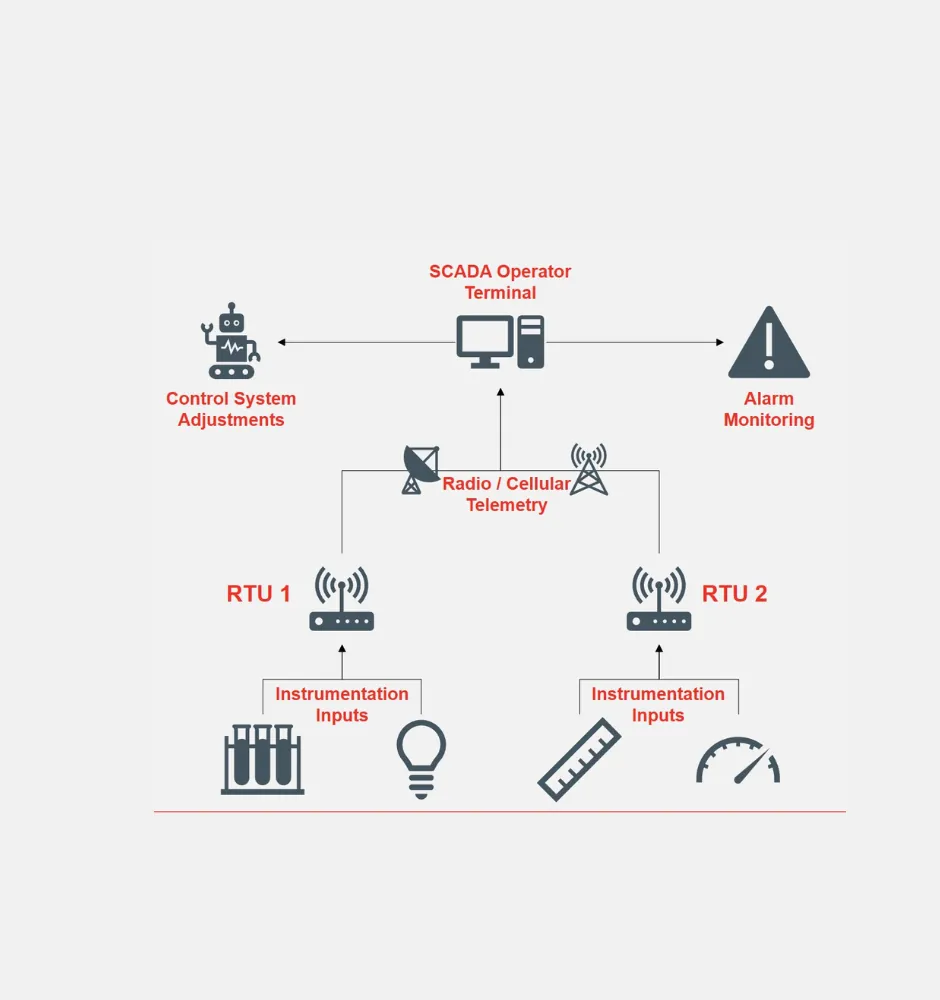

Arquitectura: los componentes principales de un sistema SCADA
Un sistema SCADA está diseñado para funcionar por capas, proporcionando tanto un control local rápido como una supervisión centralizada y el registro de datos.
- Dispositivos de campo: sensores y actuadores
Son los elementos finales: los instrumentos de la planta de producción o del emplazamiento remoto que interactúan directamente con el proceso físico.
- Los sensores (por ejemplo, sondas de temperatura, transductores de presión, caudalímetros) recopilan datos en bruto y proporcionan entradas en tiempo real.
- Los actuadores (por ejemplo, válvulas de control, relés, motores) realizan acciones físicas y proporcionan las salidas de control que regulan el proceso. Sin ellos, el sistema SCADA no tendría visibilidad del proceso ni posibilidad de influir en él.
- PLC y RTU: los cerebros sobre el terreno
Para controlar los dispositivos de campo intervienen dos tipos de controladores inteligentes, que actúan como primera línea de control:
Componente | Controladores lógicos programables (PLC) | Unidades terminales remotas (RTU) |
Aplicación | Ideales para operaciones de alta velocidad e intensivas en lógica en un entorno de fabricación (fábricas). | Diseñadas para instalaciones remotas/exteriores (tuberías, subestaciones, estaciones de bombeo de agua). |
Función | Más rápidos y más capaces de realizar control complejo y algoritmos (utilizan lógica de escalera). | Recopilan datos de telemetría, suelen funcionar con baja potencia/baterías y utilizan comunicaciones de larga distancia (radio, satélite). |
Ambos componentes recopilan datos de los sensores, los procesan y controlan las máquinas según instrucciones programadas. Se encargan de las tareas de control minuto a minuto, mientras que el servidor SCADA central se centra en la supervisión.
- Red de comunicación
Es el camino por el que viajan los datos entre los dispositivos PLC/RTU y el ordenador SCADA central. Las redes pueden ser:
- Cableadas (por ejemplo, Ethernet) para instalaciones locales.
- Inalámbricas (por ejemplo, radio, telefonía móvil, satélite) para emplazamientos remotos.
Esta red amplía el alcance del sistema SCADA a cualquier punto donde haya equipos de proceso.
- Estación SCADA principal (Master) y HMI
En la cima se encuentra la estación SCADA principal (el cerebro del sistema), que suele ser un ordenador de alto rendimiento o una red de servidores. Este servidor:
- Recopila datos de todos los controladores de campo (PLC/RTU).
- Los almacena en bases de datos para su análisis histórico.
- Los presenta a través de la HMI (interfaz hombre-máquina).

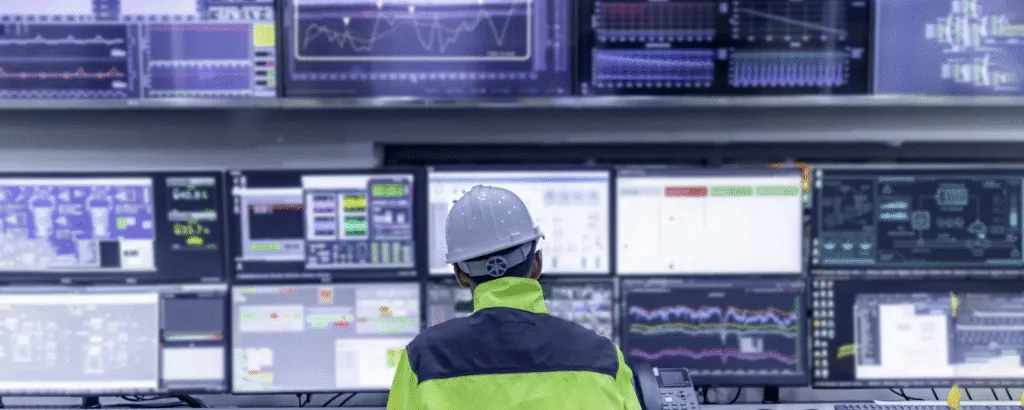

Los operadores utilizan la HMI, la interfaz gráfica de usuario, para seguir el rendimiento del sistema mediante esquemas y diagramas fáciles de entender, ajustar los valores de consigna y reaccionar ante las alertas.
La importancia de SCADA en la Industria 4.0
Este diseño por capas deja las tareas críticas (como detener una bomba ante picos de presión) en manos de los PLC y las RTU para una reacción rápida, mientras que el servidor SCADA principal se centra en la supervisión del sistema, el archivo y el análisis de datos.
Con el desarrollo de la Industria 4.0 y del Internet industrial de las cosas (IIoT), los sistemas SCADA modernos son cada vez más sofisticados y conectados. Ya no son simples sistemas de control, sino herramientas de inteligencia empresarial que aportan datos para:
- Optimización de procesos: Análisis de datos históricos para aumentar la eficiencia.
- Mantenimiento predictivo: Identificación de posibles problemas en los equipos antes de que se produzca una avería.
- Mayor seguridad: Detección y reacción rápidas ante condiciones peligrosas.
En conclusión, SCADA es una herramienta muy necesaria en la automatización industrial moderna. Esta guía pretendía ayudarle a comprender los componentes principales para que pueda evaluar e implantar mejor las soluciones SCADA que garantizarán el buen funcionamiento y el desarrollo sostenible de su organización.
