Роботизирана заваръчна конфигурация ROKAE + AOTAI
Готова конфигурация за роботизирано заваряване: индустриален робот ROKAE NB12h-10/1.6 с голяма куха китка (10 kg, 1648 мм, ±0.02 мм) и MIG апарат AOTAI AMIG-350/500 ProR — с интеграция, програмиране и обучение от Artec Robotics.
Роботизираната заваръчна конфигурация ROKAE + AOTAI съчетава индустриалния робот ROKAE NB12h-10/1.6 с високоскоростния MIG заваръчен апарат AOTAI AMIG-350/500 ProR от линията на AOTAI за роботизирано заваряване. Като официален партньор на ROKAE, Artec Robotics конфигурира системата според вашите детайли, интегрира робота и заваръчния източник, програмира заваръчните траектории и обучава вашия персонал.
Какво включва конфигурацията
- Индустриален робот ROKAE NB12h-10/1.6 — 6 оси, товароносимост 10 kg, обхват 1648 мм, повторяемост ±0.02 мм
- MIG заваръчен апарат AOTAI AMIG-350 ProR или AMIG-500 ProR — 100% работен цикъл, 10" LCD дисплей
- Интеграция и програмиране на робота и заваръчния източник от Artec Robotics
- Обучение на операторите за работа и поддръжка на системата

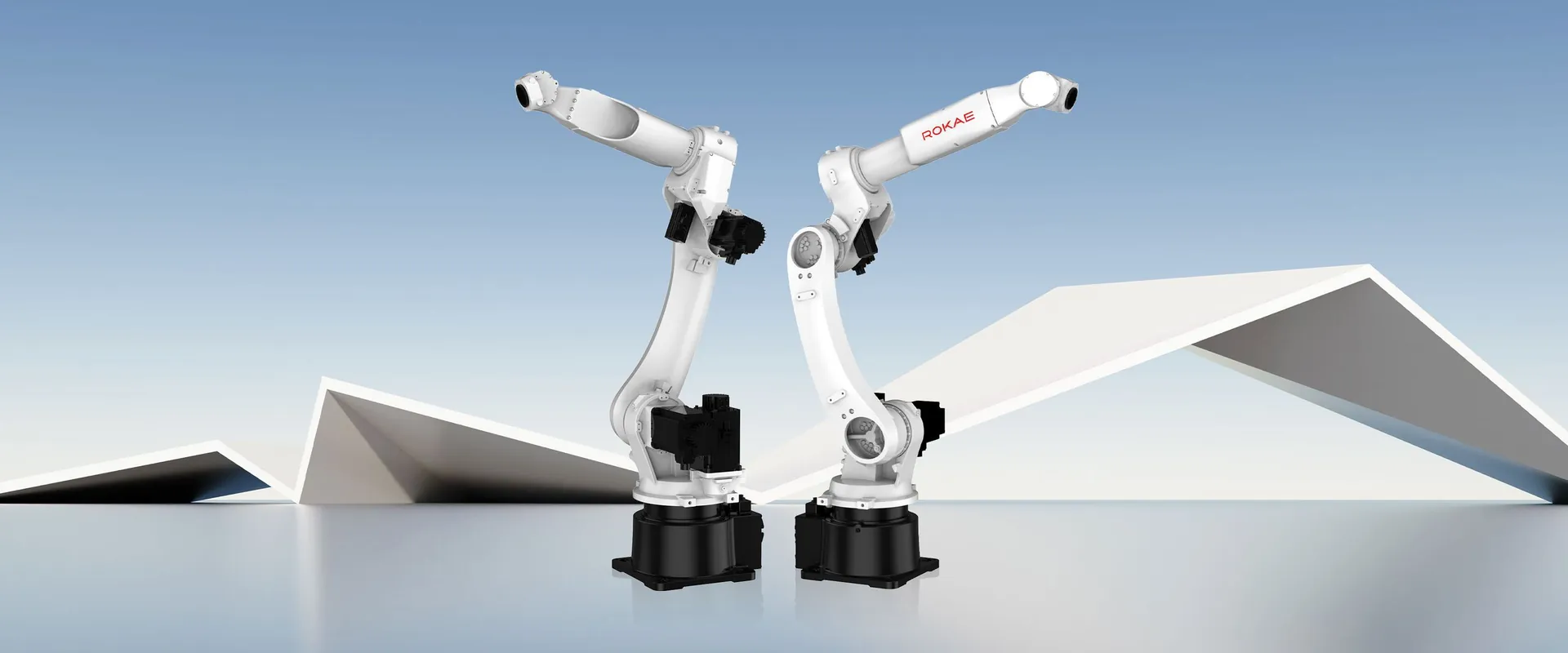

Роботът: ROKAE NB12h-10/1.6
NB12h е серия индустриални роботи на ROKAE с голяма куха китка и дизайн с висока твърдост. Кухата китка с диаметър 57 мм позволява кабелът на заваръчната горелка да мине през ръката на робота — по-лесно окабеляване и по-удобно разполагане.
- Дизайн с висока твърдост: квазихипоидна предавка за по-висока твърдост на съединенията
- Голяма куха китка: кух диаметър 57 мм за по-лесно окабеляване и по-удобно разполагане
- Висока прецизност, дълъг живот: плавното квазихипоидно зацепване осигурява по-добро запазване на точността, по-дълъг живот и по-ниски разходи за поддръжка
- Високи степени на защита: IP67 за китката и IP65 за корпуса — за работа в тежки условия
Технически характеристики на робота
| Модел | NB12h-10/1.6 |
| Брой оси | 6 |
| Товароносимост | 10 kg |
| Обхват | 1648 mm |
| Повторяемост | ±0.02 mm |
| Тегло | около 200 kg |
| Степен на защита | IP65 (китка IP67) |
| Монтаж | на под, на таван |
| Задвижване | AC серво |
| Работна температура | 0 ~ +40 °C |
| Шум | ≤75 dB(A) |
| Въздушни линии | 2 × Φ12, 8 bar |
| Сигнални линии | 2 × 12 канала (30 V, 0.5 A) |
| Ос | Работен обхват | Максимална скорост |
|---|---|---|
| J1 | -180° ~ +180° | 265°/s |
| J2 | -100° ~ +150° | 245°/s |
| J3 | -200° ~ +75° | 280°/s |
| J4 | -180° ~ +180° | 440°/s |
| J5 | -180° ~ +180° | 460°/s |
| J6 | -360° ~ +360° | 730°/s |

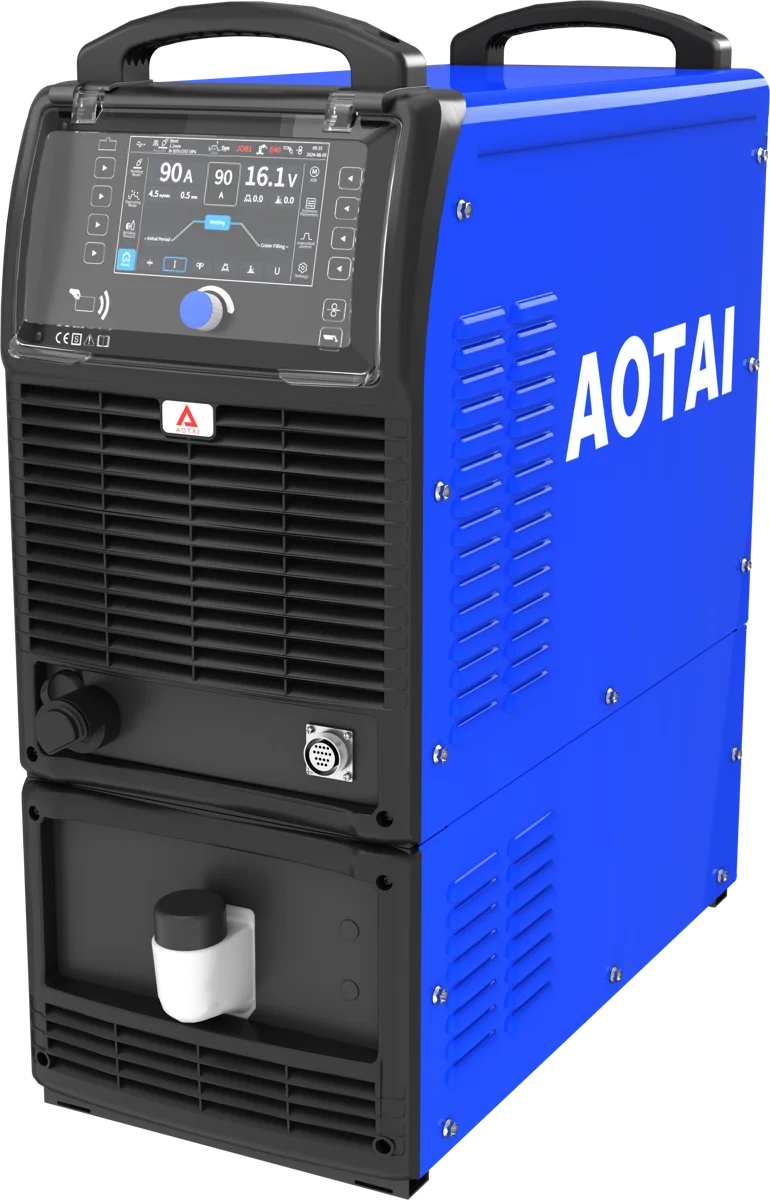

Заваръчният апарат: AOTAI AMIG-350/500 ProR
AMIG-350/500 ProR е високоскоростен MIG заваръчен апарат с 10-инчов LCD дисплей за лесно управление. Задвижван от FPGA цифров чип и високочестотна схема от ново поколение на AOTAI, той осигурява усъвършенствани MIG процеси, прецизен контрол на дъгата и превъзходни заваръчни резултати — представлявайки заваръчна технология от следващо поколение.
Вижте и отделната страница на AOTAI AMIG-350/500 ProR.
Основни предимства
- Лесна работа: 10-инчов LCD екран с дистанционна софтуерна актуализация
- Високоскоростен контрол: 60 kHz инвертор с управление на енергията на капката в реално време
- Стабилна дъга: надеждно заваряване при нисък ток с кабел до 45 м
- Прецизно заваряване: точен контрол на тока и широка съвместимост със смесени газове
- Усъвършенствани процеси: FPGA платформа, поддържаща SSP, двоен импулс, нисък разпръск, CV и персонализация
- Отлични резултати: превъзходно заваряване на алуминий, изключително нисък разпръск на листове до 0.6 мм
- Надеждно подаване: двойно затворено подаване на тел с високомоментен двигател
- Бързо настройване: извикване с един бутон на 100 набора от параметри
Стандартна комплектация
- Захранващ източник
- Присъединителен първичен кабел L=3 м
- Заземителен кабел L=3 м с клема
- Подаващо устройство за тел
- Кабел за подаващото устройство L=5 м
- Тръбопровод за тел
- Кабел за обратна връзка на напрежението
- Аналогов управляващ кабел
- Държач за шпула тел
Технически характеристики
| Модел | AMIG350ProR | AMIG500ProR |
|---|---|---|
| Номинално входно напрежение / честота (V/Hz) | 3 phase, AC380V±10%, 50/60Hz | |
| Номинална входна мощност (kVA) | 14 | 25 |
| Номинален входен ток (A) | 26 | 45 |
| Диапазон на заваръчния ток (A) | 60~350 | 60~500 |
| Диапазон на заваръчното напрежение (V) | 17~31.5 | 17~39 |
| Напрежение на празен ход, OCV (V) | 75 | |
| Работен цикъл (40°C) | 100%@350A | 100%@500A |
| Пълен КПД (%) | ≥87 | |
| Диаметър на тела (мм) | Ø0.8, Ø1.0, Ø1.2, Ø1.6 | |
| Разход на газ (л/мин) | 15~20 | |
| Размери (мм) | 660*320*560 | |
| Тегло (кг) | 48 / 105.8 | 55 / 121.3 |
| Клас на изолация | H | |
| Клас на защита | IP23 | |
Всяка конфигурация се съгласува с конкретните детайли, материали и производствен обем. Изпратете запитване чрез бутона „Направи запитване“ и екипът на Artec Robotics ще подготви предложение за вашето производство.
